蝶阀的适用的场合和选用原则介绍

  蝶阀又叫翻板阀,是一种结构简单的调理阀,一起也可用于低压管道介质的开关操控。蝶阀是指封闭件(阀瓣或蝶板)为圆盘,环绕阀轴旋转来到达敞开与封闭的一种阀,在管道上主要起切断和节省效果。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而到达启闭或调理的意图。蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程体系中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调理和截断介质的活动。

  蝶阀所适用的场合:

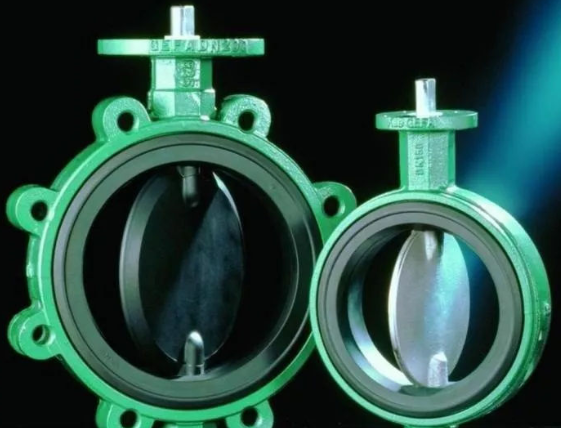

蝶阀

  蝶阀适用于流量调理。因为蝶阀在管路中的压力丢失比较大,大约是闸阀的三倍,因此在选择蝶阀时,应充分考虑管路体系受压力丢失的影响,还应考虑封闭时蝶板承受管道介质压力的巩固性。此外,还必须考虑在高温下弹性阀座资料所承受作业温度的约束。

  蝶阀的结构长度和总体高度较小,敞开和封闭速度快,且具有杰出的流体操控特性,蝶阀的结构原理最适合于制造大口径阀门。当要求蝶阀作操控流量运用时,最重要的是正确选择蝶阀的尺寸和类型,使之能恰当地,有效地作业。

  通常,在节省,调理操控与与泥浆介质中,要求结构长度短,启闭速度快(1/4r)。低压截止(压差小),推荐选用蝶阀。

  在双位调理,缩口的通道,低噪声,有气穴和气化现象,向大气少数渗漏,具有磨蚀性介质时,可以选用蝶阀。

  在特殊工况条件下节省调理,或要求密封严格,或磨损严峻,低温(深冷)等工况条件下运用蝶阀时,需运用特殊设计金属密封带调理设备的三偏疼或双偏疼的专用蝶阀。

  中线蝶阀适用于要求到达完全密封,气体试验泄漏为零,寿命要求较高,作业温度在-10~150℃的淡水,污水,海水,盐水,蒸汽,天然气,食物,药品,油品和各种酸碱及其他管路上。

  软密封偏疼蝶阀适用于通风除尘管路的双向启闭及调理,广泛用于冶金,轻工,电力,石油化工体系的煤气管道及水道等。

  金属对金属线密封双偏疼蝶阀适用于城市供热,供汽,供水及煤气,油品,酸碱等管路,作为调理和截流设备。

  金属对金属面密封三偏疼蝶阀除作为大型变压吸附(PSA)气体别离设备程序操控阀运用外,还可广泛用于石油,石化,化工,冶金,电力等范畴,是闸阀,截止阀等的杰出代替产品。

  蝶阀的选用原则:

  1、因为蝶阀相对于闸阀,球阀压力丢失比较大,故适应于压力丢失要求不严的管路体系中

  2、因为蝶阀可以用流量调理,故在需求进行流量调理的管路中适宜选用

  3、因为蝶阀的结构和密封资料的约束,不宜用于高温,高压的管路体系。一般作业温度在300℃以下,公称压力在PN40以下。

  4、因为蝶阀结构长度比较短,且又可以做成大口径,故在结构长度要求短的场合或是大口径阀门(如DN1000以上),宜选用蝶阀。

  5、因为蝶阀仅旋转90°就能敞开或封闭,因此在启闭要求快的场合宜选用蝶阀。
