涡轮蝶阀结构说明和原理

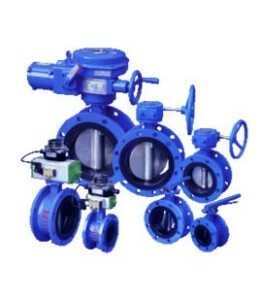

  蜗轮蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。法兰蝶阀处于完全开启位置时,蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。我们一起来了解一下它的结构和原理吧!



  首先我们来了解一下结构,可以分为:垂直板式结构,阀杆为整体式。金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构,安装在阀体上,蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质,是安装在蝶板上的。阀体阀座堆焊不锈钢。


  下面我们了解一下工作原理,具体是:金属密封阀门的设计是采用三偏心结构原理,利用了固有的凸轮效应,完全消除了90度行程中阀座与密封圈之间的全部摩擦;橡胶软密封蝶阀的设计采用了单偏心结构,与中线软密封不同,蝶板转动大约在20度之后,阀座与密封圈之间迅速脱离,从而减少摩擦。


  除了这些结构说明和原理以外,还有阀门的驱动方式:阀门的驱动方式为蜗轮手动机构,将手柄顺时针方向旋转90°,阀门既可关闭,手柄逆时针旋转90°阀门开启。本类阀门在管道中一般应当水平安装。
