从结构和工作原理分析截止阀和闸阀的区别

　　截止阀、闸阀、蝶阀、止回阀和球阀等等这些阀门都是现在各种管路系统中不可或缺的控制部件。每一种阀门不论是在外观、结构乃至是功用用途上都有差别。但截止阀和闸阀在外形上有一些相似之处，同时都具有在管路中做切断用的功用，因此会有很多对阀门触摸不多的朋友将两者搞混杂了。其实如果你仔细观察，截止阀和闸阀的差异还是蛮大的。

　　本篇文章为我们介绍一下截止阀和闸阀有什么差异。

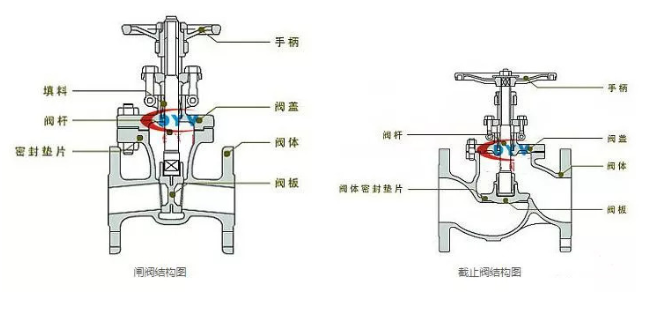

　　结构上

　　装置空间有限的情况下选型要注意的。闸阀可依靠介质压力紧紧与密封面紧锁，然后到达不走漏的作用。当启闭时阀芯和阀座密封面一直触摸并相互磨擦，因此密封面简单磨损，闸阀处于挨近封闭时，管道前后压差很大，使密封面磨损愈加严峻。

　　闸阀的结构会比截止阀更复杂，从外形来看，同口径情况下，闸阀要比截止阀高，截止阀要比闸阀长。别的，闸阀还有明杆和暗杆之分。截止阀没有。

　　作业原理

　　截止阀在做敞开封闭时，是上升阀杆式的，也就是说滚动手轮，手轮会跟着阀杆一起做旋转和升降运动。而闸阀是滚动手轮，使阀杆做升降运动，手轮本身位置不变。流量各不相同，闸阀要求全开或者全关，而截止阀则不需求。截止阀有规则进口和出口方向;闸阀没有进出口方向要求。

　　别的，闸阀只有全开或全关两种状态，闸板启闭的行程很大，启闭时间长。截止阀的阀板运动行程要小得多，而且截止阀的阀板能够在运动中停在某一处，做流量调理运用。而闸阀是只能做切断运用，没有其他功用。

　　功能差异

　　截止阀既能够做切断运用，能够做流量调理运用。截止阀的流体阻力比较大，启闭时比较吃力，但因为阀板间隔密封面间隔短，所以启闭行程短。

　　闸阀因为只能全开和全关，它在完全翻开时，阀体通道内的介质活动阻力简直为0，所以闸阀的启闭会十分省力，但闸板间隔密封面间隔远，启闭时间长。

　　装置和流向

　　闸阀流向两个方向作用都一样，装置没有进出口方向的要求，介质能够双向流转。截止阀则需求严厉按照阀体箭头标识的方向进行装置，关于截止阀进出口方向还有个明文规则，我国阀门“三化给”规则截止阀的流向一概选用自上而下。

　　截止阀是低进高出，从外观看有明显的管道不在一相水平线上。闸阀流道在一个水平线上。闸阀的行程比截止阀的要大。

　　从流阻的角度看在全开时闸阀流阻小，载止阀流阻大。一般闸阀的活动阻力系数约为0.08~0.12，敞开封闭力小，介质能够两个方向活动。一般截止阀活动阻力是闸阀的3-5倍(大众号:泵管家)。启闭时需强制封闭才干到达密封，截止阀的阀芯是在完全封闭时才触摸密封面，因此密封面的磨损很小，由于活动主力大需加执行器的截止阀应当注意转矩控制机构调整。

　　截止阀在装置时有两种方法，一种是介质能够从阀芯的下方进入，长处是当阀门封闭时盘根不受压力，能够延长盘根的运用寿命，并能够在阀前管道承压的情况下，进行更换盘根的作业;缺陷是阀门的驱动转矩较大，是上方流进的1倍左右，阀杆受的轴向力大，阀杆简单弯曲。

　　所以此方法一般只适用于小口径截止阀(DN50以下)，DN200以上的截止阀都选用介质从上方流入的方法。(电动截止阀一般是选用介质从上方进入的方法。)介质从上方进入方法的缺陷正好与下方进入方法相反。
